设备型号

SI5020I-16TS-L

SI5020I-8TS-L

SI5020I-8TS-L-DC

SI5020I-8TS-L-AC

SI5020I-8TS-L-PWR

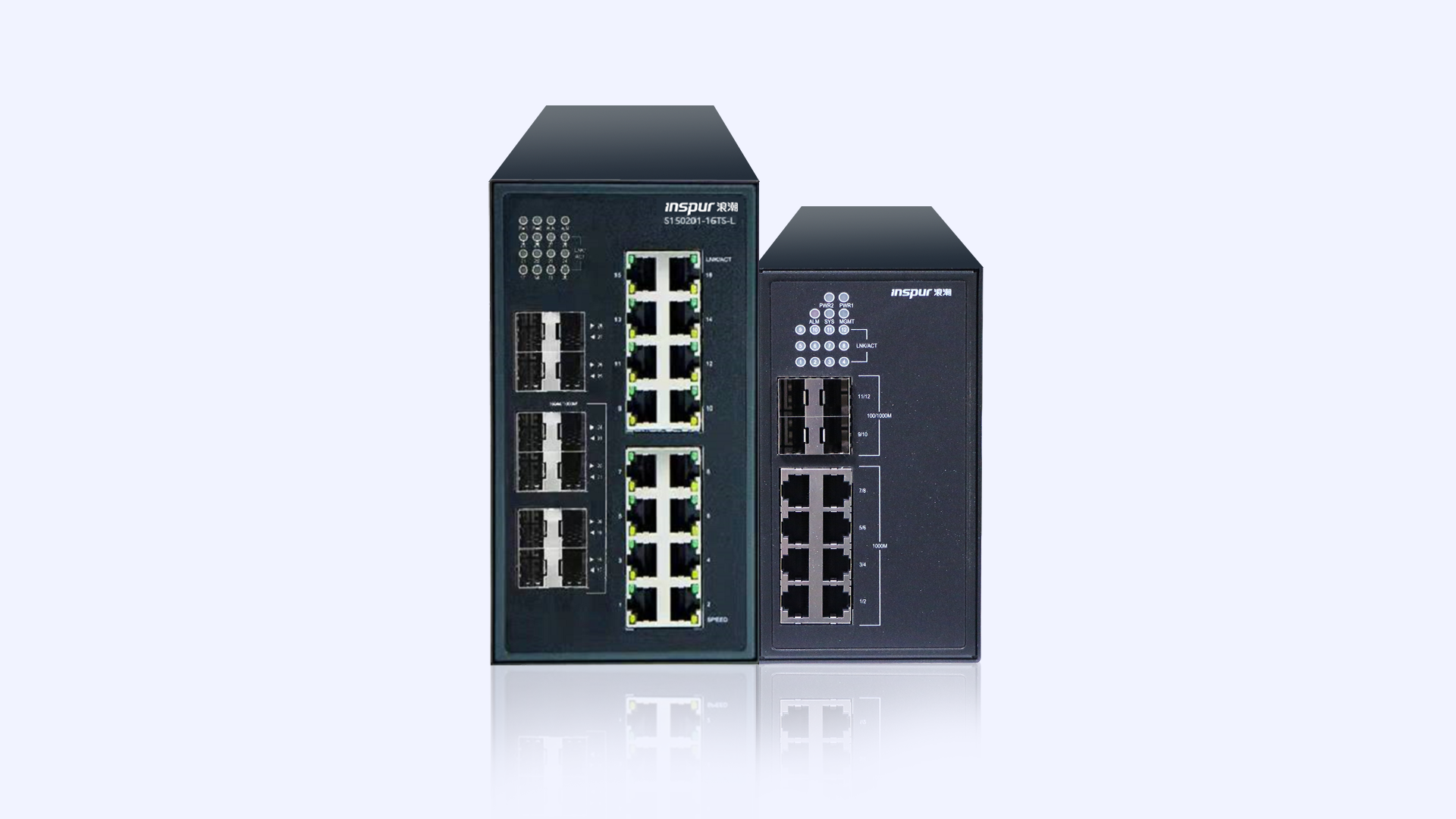

产品描述

点点体育12个千兆SFP光上行口，16个千兆RJ45电下行口

全金属外壳，无风扇散热设计，IP40防护

点点体育4个千兆SFP光上行口，8个千兆RJ45电下行口

全金属外壳，无风扇散热设计，IP40防护

尺寸（宽×高×深）

123 × 177 ×155 mm（有散热片）

80 × 150 × 130 mm

重量

2KG

1KG

安装方式

卡轨、壁挂或机架托盘式安装

平均无故障工作时间（MTBF）

35年

工作电压

DC12/24/48V（双输入，输入范围：9.6~60VDC）

DC12/24V（双输入，输入范围：9~36VDC）

额定输入：100-240VAC，110/220VDC，（输入范围85~264VAC，88~300VDC）

48VDC POE正常工作电压：

45~57VDC----IEEE802.1af

50~57VDC----IEEE802.1at

功耗

20W

9W，POE款型最大输出240W

工作温度

-40℃~+85℃

存储温度

-40℃~+85℃

相对湿度

5%~95%，无凝结

MAC地址表

16K，自动学习

8K，自动学习

数字输入

点点体育两路数字输入。数字输入点点体育状态1和状态2两个状态：

状态1：输入电压为13～30V。

状态2：输入电压为-30V～1V。

最大输入电流6mA

直流款型和交流款型点点体育一路数字输入；POE款型点点体育两路数字输入。

数字输入点点体育状态1和状态2两个状态：

状态1：输入电压为13～30V。

状态2：输入电压为-30V～1V。

最大输入电流6mA

继电器告警接口

1个单刀双掷告警接口（点点体育掉电、设备故障等告警）

Console

1个RJ45管理接口

规格特性

交换模式

存储转发模式（Store and Forward）

转发帧长

满足突发视频类传输服务质量要求，点点体育最大帧长9712bytes

转发时延

时延小于10us，抖动时延小于1us；

风暴抑制

点点体育广播、组播和DLF的风暴抑制

控制方式：基于端口

端口环路检测

点点体育当发现环路时，自动关闭端口，当环路解除时，自动恢复端口。可以设置周期性检查时间

组播功能

点点体育IGMP Snooping（V1、V2、V3），点点体育组播过滤和未知组播丢弃，点点体育静态组播组

生成树协议

点点体育生成树、多生成树和快速生成树

工业级环网协议

点点体育G.8032（ERPS），最多点点体育255个环，每个环最多点点体育1024个设备

点点体育IEC62439-2（MRP），最多点点体育8个环，每个环最多点点体育50个设备

环网自愈时间小于20ms

端口汇聚

点点体育最多14个聚合组

每个聚合组最多8个端口

点点体育基于MAC和IP的负载均衡模式

镜像

点点体育多对一的端口镜像，即多个源端口，一个镜像端口

点点体育端口输入和输出的分别镜像

点点体育基于流的镜像

MAC地址

点点体育基于端口关闭或者开启MAC地址学习

点点体育MAC地址的添加、删除、查看统计功能

点点体育基于端口的MAC地址学习数量限制，范围1~255

点点体育MAC地址锁定功能，禁止其它地址学习

流控

全双工模式下点点体育IEEE 802.3x流控

半双工模式下点点体育背压式流控

VLAN

点点体育4094个并发VLAN

802.1Q Tag VLAN、GVRP

点点体育QinQ

点点体育TPID设置

高级特性

QoS和ACL

点点体育CoS、DSCP到本地优先级的映射

点点体育端口信任模式

点点体育信任本地优先级、CoS、DSCP优先级

点点体育基于端口使用VLAN、SMAC、DMAC优先级覆写CoS、队列优先级

点点体育基于全局的队列调度

点点体育每个端口8个输出队列

点点体育队列调度算法：SP（Strict Priority）、WRR（Weighted Round Robin）、DRR、1SP+7WRR/DRR、2SP+6WRR/DRR、3SP+5WRR/DRR、4SP+4WRR/DRR，

点点体育流统计

点点体育基于流的镜像、限速、重定向、变换VLAN、修改802.1P、COS、DSCP、IP Precedence和内部优先级

基于标准IP、扩展IP、MAC IP、ARP的ACL

带宽控制

限速范围：百兆口1~100Mbps，千兆口1~1000Mbps

点点体育基于VLAN的限速

点点体育基于端口入限速和基于报文类型和队列优先级的流限速

点点体育端口出方向流量整形

安全特性

点点体育AAA用户分级管理和口令保护

点点体育Radius认证

点点体育TACACS+认证

点点体育MAC地址与端口绑定

点点体育PPPoE Agent

点点体育dot1x协议

点点体育保护端口

管理特性

系统管理

点点体育命令行接口（CLI）配置

点点体育中英文双语命令行帮助信息

点点体育4094个VLAN

点点体育Telnet远程配置

点点体育通过Console口配置

点点体育多个SSH V2客户端远程配置

点点体育RMON（Remote Monitoring）1、2、3、9组MIB

点点体育SNMP V1/V2c/V3

点点体育系统日志

点点体育告警信息采用继电器输出方式、Trap输出方式、Syslog输出方式

点点体育Keepalive报告

时间管理

点点体育时区管理；点点体育时间的修改；点点体育夏令时；点点体育SNTP协议客户端，同步系统时间；点点体育网络时间协议NTP

DHCP

点点体育DHCP Snooping，DHCP Server（点点体育option43），DHCP Client，点点体育DHCP Snooping option61、82/DHCP Relay option82特性

任务调度

点点体育系统周期性或者指定时间运行任务

容错冗余

点点体育系统的错误报告

点点体育当系统发生严重错误时，快速恢复

认证

符合相关认证标准

IEEE 802.3

IEEE 802.3u for 100BaseT(X) and 100Base FX

IEEE 802.3ab for 1000BaseT(X)

IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

IEEE 802.3x for Flow Control

IEEE 802.1d for Spanning Tree Protocol

IEEE 802.1w for Rapid STP

IEEE 802.1s for MSTP

IEEE 802.1q for VLAN Tagging

IEEE 802.1p for Quality of Service

IEEE 802.1X for Security

IEEE 802.3ad for Port Trunk with LACP

IEC61000-4-2（ESD）：SI5020I-16TS-L：±8kV接触放电，±15kV空气放电

SI5020I-8TS-L： ±6kV接触放电，±8kV空气放电

IEC61000-4-3（RS）：SI5020I-16TS-L：20V/m（80~1000MHz）

SI5020I-8TS-L：10V/m（80~1000MHz）

IEC61000-4-4（EFT）：SI5020I-16TS-L：电源线：±4kV；数据线：±10kV

SI5020I-8TS-L：电源线：±4kV；数据线：±4kV（5kHz，100kHz）

IEC61000-4-5（Surge）：SI5020I-16TS-L：电源线：CM±4kV/DM±2kV；数据线：±4kV

SI5020I-8TS-L：电源线：CM±6kV/DM±6kV；数据线：CM±4kV

IEC61000-4-6（射频传导）：10V（150kHz~80MHz）

IEC61000-4-8（工频磁场）：100A/m持续；1000A/m，1s to 3s

IEC61000-4-9（脉冲磁场）：1000A/m

IEC61000-4-10（阻尼振荡）：100A/m

IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV

IEC61000-4-16（共模传导）：30V持续；300V，1s

FCC Part 15/CISPR22（EN55022）：Class A

IEC61000-6-2（通用工业标准）

IEC60068-2-6（抗振动）

IEC60068-2-27（抗冲击）

IEC60068-2-32（自由下落）
